Con asole in poliestere a doppio strato
| CARICO IN % | 100% | 200% | 140% da 7� a 45� |
80% | 100% da 45� a 60 � |
||
|---|---|---|---|---|---|---|---|
| PORTATE | COLORE | LARGHEZZA |  |
 |
 |
 |
 |
| 1T | Viola | 50 | 1000 | 2000 | 1400 | 800 | 1000 |
| 2T | Verde | 60 | 2000 | 4000 | 2800 | 1600 | 2000 |
| 3T | Giallo | 90 | 3000 | 6000 | 4200 | 2400 | 3000 |
| 4T | Grigio | 120 | 4000 | 8000 | 5600 | 3200 | 4000 |
| 5T | Rosso | 150 | 5000 | 10000 | 7000 | 4000 | 5000 |
| 6T | Marrone | 180 | 6000 | 12000 | 8400 | 4800 | 6000 |
| 8T | Blu | 240 | 8000 | 16000 | 11200 | 6400 | 8000 |
| 10T | Arancio | 300 | 10000 | 20000 | 14000 | 8000 | 10000 |
COEFFICIENTE DI UTILIZZAZIONE=7:1
Consigli di utilizzo
 controllare il peso del carico |
 Tenere conto del modo di imbragaggio e dell'angolo d'inclinazione |
 Tenere in considerazione il centro di gravit� del carico |
 Non agganciare sulla punta del gancio |
 Non torcere o annodare |
 Utilizzare a temperature comprese tra -40� e 100�C |
 In caso di esposizione ad agenti chimici verificare la compatibilit� |
 Controllare l'integrit� delle fasce prima di ogni utilizzo |

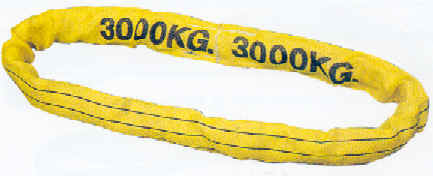

Ad anello in poliestere
| Carico in % | 100% | 200% | 140% da 7� a 45� |
80% | 100% da 45� a 60� |
|
|---|---|---|---|---|---|---|
| PORTATE | COLORE |  |
 |
 |
 |
 |
| 1T | Viola | 1000 | 2000 | 1400 | 800 | 1000 |
| 2T | Verde | 2000 | 4000 | 2800 | 1600 | 2000 |
| 3T | Giallo | 3000 | 6000 | 4200 | 2400 | 3000 |
| 4T | Grigio | 4000 | 8000 | 5600 | 3200 | 4000 |
| 5T | Rosso | 5000 | 10000 | 7000 | 4000 | 5000 |
| 6T | Marrone | 6000 | 12000 | 8400 | 4800 | 6000 |
| 8T | Blu | 8000 | 16000 | 11200 | 6400 | 8000 |
| 10T | Arancio | 10000 | 20000 | 14000 | 8000 | 10000 |
| 15T | Arancio | 15000 | 30000 | 31000 | 12000 | 15000 |
| 25T | Arancio | 25000 | 50000 | 35000 | 20000 | 25000 |
| 30T | Arancio | 30000 | 60000 | 42000 | 24000 | 30000 |
| 40T | Arancio | 40000 | 80000 | 56000 | 32000 | 40000 |
Coefficiente di utilizzazione = 7:1
Limitazioni all'impiego
- Nel caso di elevate la portata del dispositivo di sollevamento va ridotta di
conseguenza.
- Prima dell'utilizzo in ambienti chimicamente aggressivi, ne va verificata la
compatibilit�.
- Il dispositivo di sollevamento non dovr� essere utilizzato negli impieghi in cui i
carichi si potrebbero sganciare non intenzionalmente.
In presenza di spigoli vivi o materiali abrasivi
utilizzare sempre delle guaine di protezione in PVC e poliuretano
| SERIE SECURTEX IN
POLIURETANO ANTITAGLIO La protezione in poliuretano a doppio profilo � particolarmente adatta in presenza di spigoli vivi. Massima lunghezza disponibile mt. 4 |
SERIE TUBOLARE IN PVC Protegge le superfici di usura da taglie e abrasioni, aumentando la durata dei nastri |
 |
 |
